O presnosti modelu

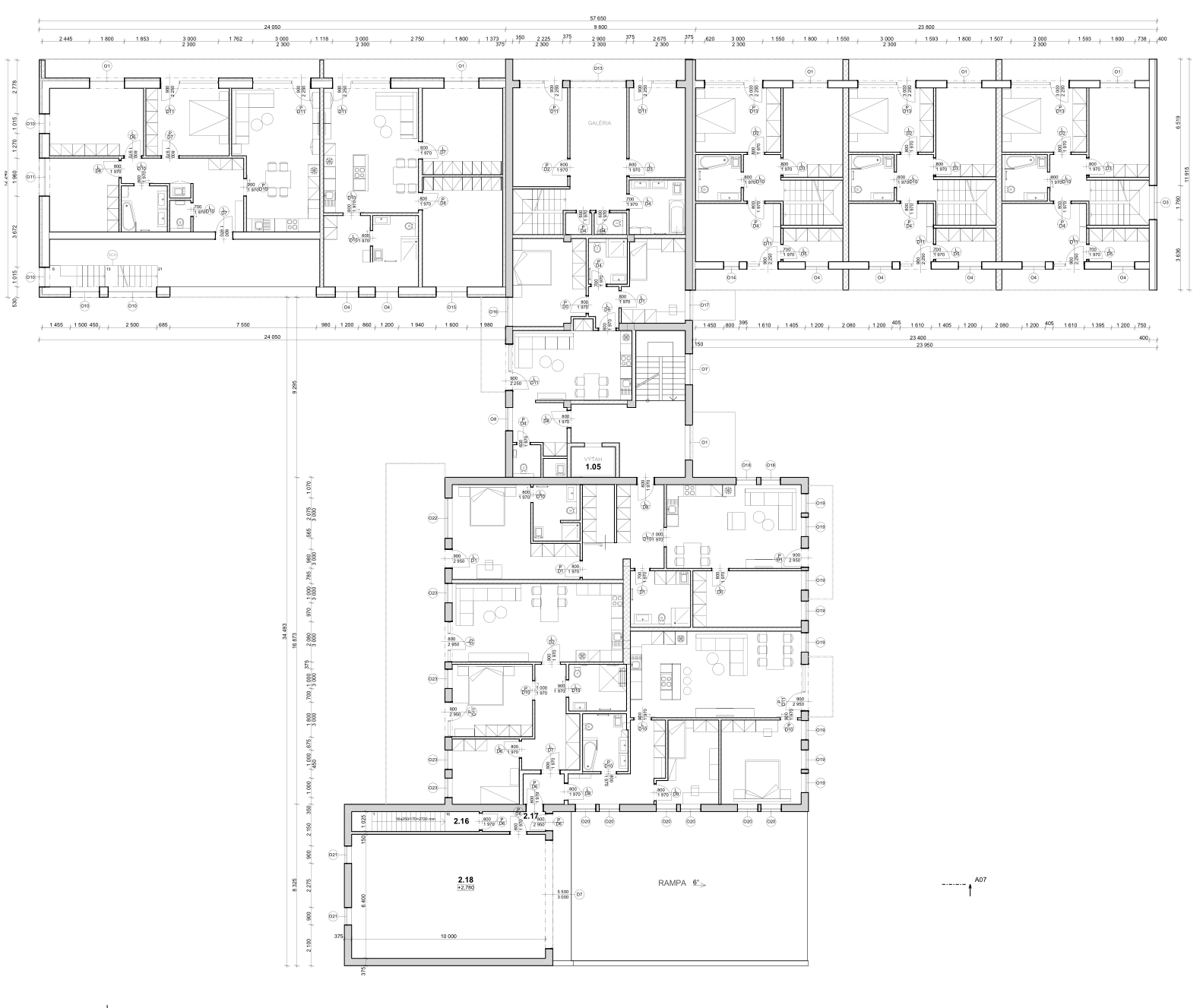

Steny sú odvodené z vektorov navrhovaných PDF. Podlažia sú zarovnané podľa spoločných častí. Priečky sú prevzaté z vektorových výplní, 148 otváracích krídel dverí zo značiek a výškových kót v PDF. Podlahové dosky, okná a výšky podlaží sú zjednodušené; horné výškové úrovne sú koordinované s dverami vysokými 2,95 m a konštrukčnou hrúbkou stropu; bez rezu stavbou zostávajú odhadom. Byty na 1. až 3. NP majú doplnené 3D zariadenie podľa polohy nábytku, kuchýň a sanity v pôdorysoch. Prázdne spálne sú koncepčne doplnené posteľami. Tvary, materiály a výšky nábytku sú orientačné. Dom správcu a byt namiesto bazéna zachovávajú samostatné odsúhlasené úpravy. Vonkajšie schody sa dajú prejsť. Medzi vnútornými podlažiami sa presúvaš výberom podlažia. Model nie je overený BIM ani realizačný podklad.
Exteriér vychádza najmä zo série fasád 1. 8. 2018: biele balkónové pásy, tmavý obklad, terasy a zelená strecha pôvodného parkovania. Okenné profily, povrchy a okolie mimo zakresleného príjazdu sú zjednodušené. Celá budova aj jednotlivé podlažia používajú tie isté priečky, dvere a okná z PDF. Pôvodná pripojená garáž je podľa zadania zmenená na dom správcu s obývacou izbou a kuchyňou, spálňou a kúpeľňou. Zachováva podlahu +2,780 m, strechu aj vnútorný priechod do hlavnej budovy. Nová dispozícia a upravený sklon príjazdu sú koncepčným návrhom; pôvodný podkladový výkres ešte zobrazuje garáž. Na mieste pôvodného vnútorného bazéna je navrhnutý byt s dvoma spálňami, kúpeľňou a obývačkou s kuchyňou a jedálňou. Vstupuje sa cez pôvodné zázemie pri schodisku. Nová dispozícia je koncepčná a vyžaduje projektové overenie; podkladová mapa stále zobrazuje pôvodný bazén. Okolitý terén mimo zakreslenej rampy zostáva orientačný.
V záhrade medzi hlavnou budovou a dvorom vedľajších objektov je nový vonkajší bazén približne 10 × 5 m, zapustená vírivka a ochladzovací bazén. Spoločná terasa s ležadlami, pergolou a výsadbou nadväzuje na chodníky. Ide o koncepčný návrh podľa zadania; pôvodný podkladový výkres ešte zobrazuje vnútorný bazén.
Na plošine pôvodných kurtov sú podľa zadania dva nové rodinné domy. Každý má vlastný bazén, terasu a garáž začlenenú do prízemia domu. Garáže sú prístupné plynulým príjazdom po boku kopca. Ide o koncepčný návrh; podoba domov nepochádza z pôvodného projektu. Poloha a výška kopca naďalej vychádzajú z fotografií.
Príjazd, obvodový múr s plotom, samostatná budova s oblou strechou a susedný otvorený prístrešok vychádzajú z ďalších leteckých záberov z roku 2007. Polohu a pôdorysné rozmery vedľajších objektov spresňuje dodaná situačná mapa, zarovnaná podľa dlhého krídla domu a bazéna. Výšky zostávajú odhadnuté z fotografií; účel vedľajšej budovy nie je doložený. Otvorený prístrešok je podľa zadania upravený na spoločenský altánok s grilom, barom a jedálenským sedením.
Vo svahu je 30 zapustených parkovacích miest: pôvodný rad 22 miest dopĺňa osem miest v oblúku pri ceste k vedľajšej budove. Kopec so zelenou strechou pokračuje aj za zákrutu. Prístup ku schodom zostáva voľný. Pod záhradami je spolu 14 pivničných kobiek: osem v pôvodnom krytom parkovaní a šesť nových pod druhou záhradou, s vlastnými dverami a napojením na dolný chodník. Ide o novú koncepčnú úpravu; polohu a rozmery týchto priestorov neurčujú pôvodné výkresy.

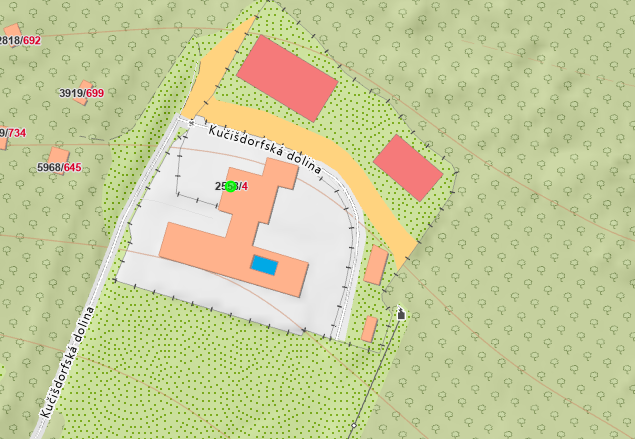

Situačná mapa vedľajších objektov ↗

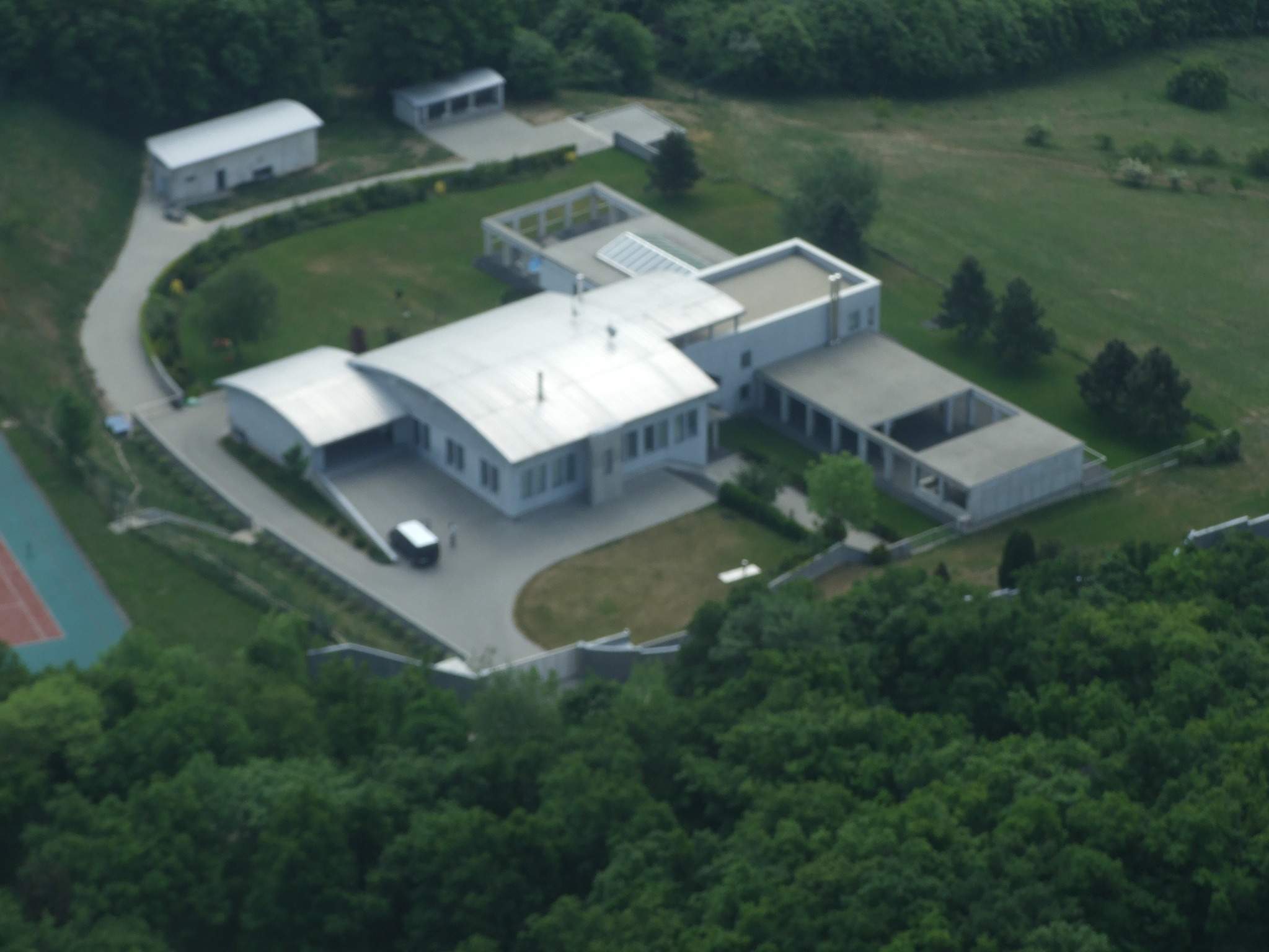

Vedľajšie objekty a príjazd na fotografii ↗

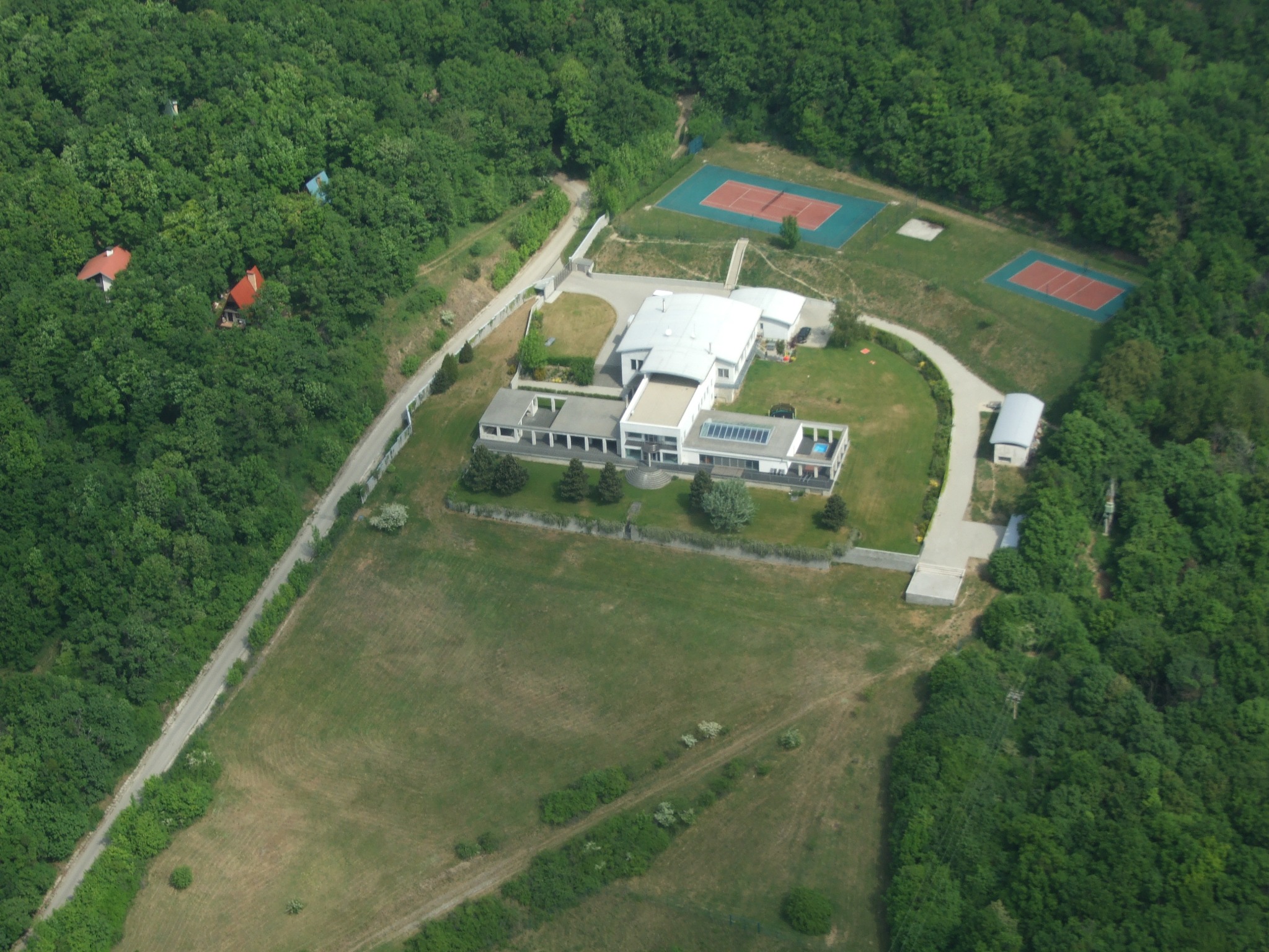

Pôvodné kurty na fotografii z roku 2007 ↗
Pozrieť dodanú vizualizáciu ↗3D auto: Car Concept · Eric Chadwick / DGG, CC BY 4.0. Upravená mierka, materiály a úrovne detailu.
